CPCIe标准
龙芯2K1000 CPU
3U标准加固导冷设计
前出接口设计

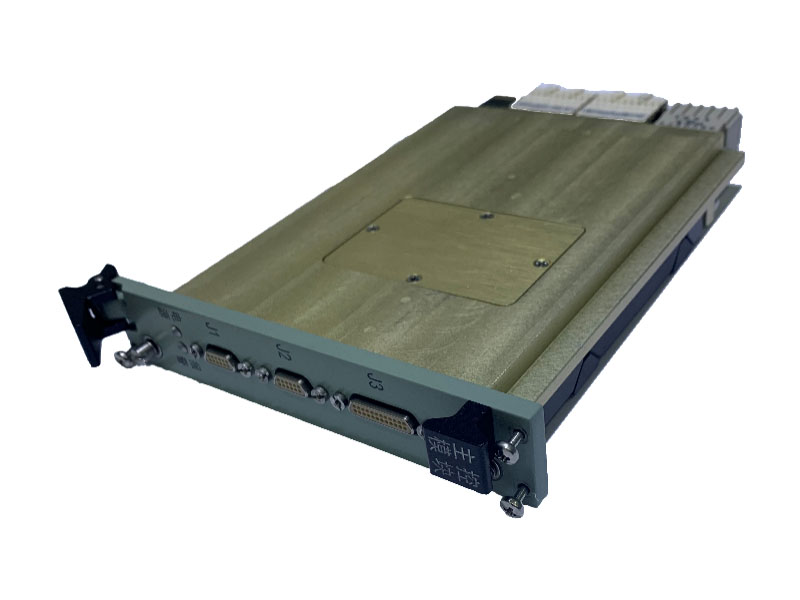

HDCE-12301采用龙芯2K1000双核处理器，主频最高1.0GHz，模块板载4GB DDR3工业级内存颗粒及国产PMON Flash，是本公司自主研发基于CPCIe标准的 3U 国产加固主处理模块，整个模块国产化率达到双95%（器件类型与数量）。该模块布局紧凑，主要接口位于前面板（也可以根据用户需求定制）。
HDCE-12301对外提供USB 接口、VGA 接口、DVI 接口、千兆以太网接口等，板载 mSATA 128GB固态硬盘，便于客户系统安装和调试。
此外，禾达芯微为HDCE-12301提供了丰富的软件驱动（BSP）支持，包括 VxWorks 和中标麒麟，可减少系统集成的工作负荷和终端产品的开发工作量，大大缩短产品上市时间。
模块板载电压温度传感器，可实时监测整板运行状态。整板状态可通过软件查询，禾达芯微提供完整的监控底层软件支持，包括函数接口以及客户端监控软件，方便客户快速开发。
该模块设计充分考虑恶劣应用环境的需求，提供加固导冷散热方式，采用热设计、加固设计和模块化设计，具有适应宽温环境、高性能、高国产化、高抗震、高可靠等特点，可广泛应用于舰船、车载、轨道交通等领域。
| 名称 | 参数 |
| 协议标准 | PICMG EXP.0 R1.0 |
| 总线类型 | CPCIe总线 |
| 处理器型号 | 龙芯2k1000、双核、功耗5W |
| 主频 | 1.0GHz |
| 内存 | 4GB DDR3 |
| 存储 | 板载mSATA盘、容量≥128G |
| PCIE | 2路Pcie ×4或 6路Pcie ×1或 1路Pcie ×4+2路Pcie ×1 |
| 前出接口 | 1路千兆网（J1） 1路千兆网（J2） 1路VGA,分辨率≥1920×1080 1路3线串口 2路USB2.0 |
| 名称 | 参数 |
| 后出接口 | 1路DVI,分辨率≥1600×1200 2路USB2.0 6路Pcie×1 1路9线串口 1路IIC（状态监控） |
| 功耗 | ≤10W |
| 尺寸 | 标准3U（100mm×160mm×16.4mm） |
| MTBF | 20000h |
| MTTR | ≤0.5h |
| 工作温度 | -15℃～50℃ |
| 存储温度 | -40℃～85℃ |
| 软件支持 | VxWorks 中标麒麟 |
